RVS oog terminal / RVS oog terminal

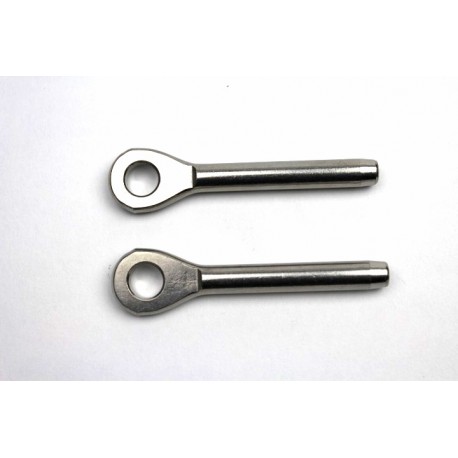

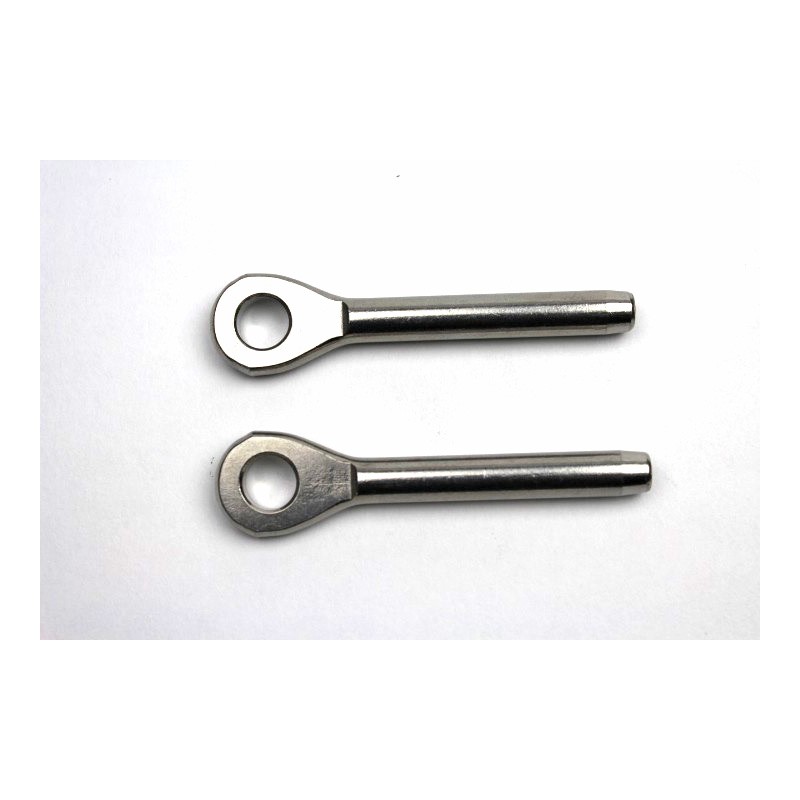

We hebben voor u een set samengesteld (zie foto).

Vul de gewenste lengte in Millimeters in, kies een draaddikte (Diameter) en vul vervolgens het aantal in.

Zie onderstaande voor meer informatie.

Meer details

Meer informatie

Enkel en alleen voor architectonische, decoratieve en of tuin toepassing. Niet bestemd voor veiligheid toepassing.

Samenstelling.

We hebben voor u deze set samengesteld, bestaande uit twee Oog terminals. Beide Oog terminals zijn vervaardigd uit RVS 316. De staaldraad is gevlochten uit 7x19 draden en dus erg soepel, ook deze staaldraad is vervaardigd uit RVS 316. Maak een keuze uit de staalkabel (Diameter).

Lengte bepalen.

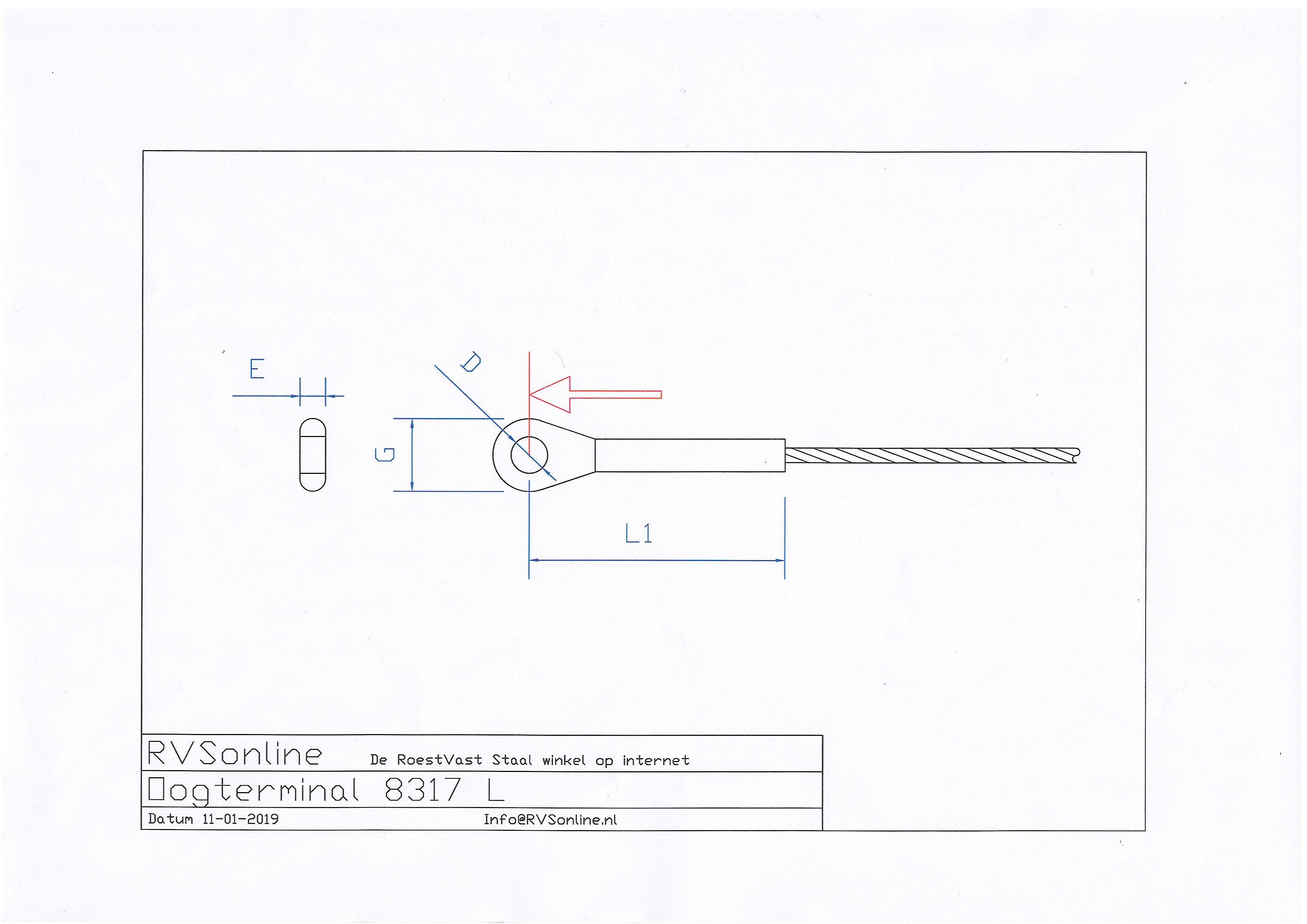

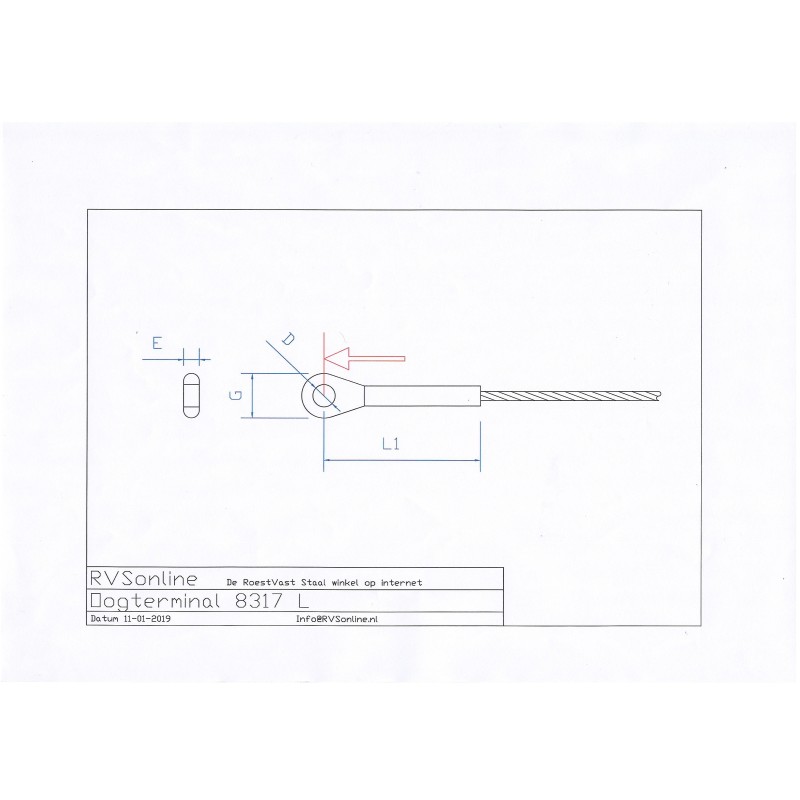

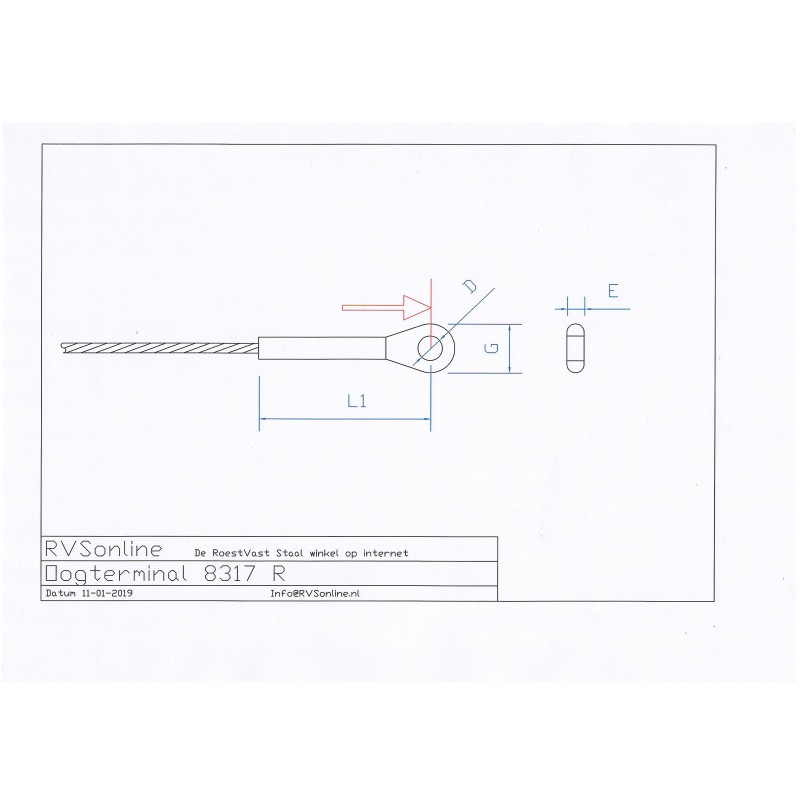

Bepaal voor uw zelf de gewenste lengte in Millimeters, ga hierbij uit van de rode pijl op de bovenstaande tekeningen. Deze tekeningen kunt u ook downloaden en uitprinten, onder aan deze pagina (Download). Wij gaan uw set samenstellen / persen tot een geheel in de door u opgegeven lengte en aantal.

Minimaal op te geven lengte is 1000 mm (1 meter).
Maximaal op te geven lengte is 14000 (14 meter).
Andere lengtes in overleg.
Tolerantie: +/- 5 mm.

Prijs opbouw.

De prijs (inclusief btw) is een optelsom van beide Oog terminals en de door u ingevulde lengte van de staalkabel. Daarbij opgeteld het op lengte maken van de gehele samenstelling en het persen van de twee componenten aan de staalkabel tot een geheel. Natuurlijk doen we ook nog een nacontrole van de gehele samenstelling.

Zie hieronder in het overzicht de details van de componenten:

Oog terminal 8317	D	E	G	L1
Kabeldikte Ø2 mm	5,4 mm	3 mm		50 mm
Kabeldikte Ø3 mm	6,5 mm	4 mm		55 mm
Kabeldikte Ø4 mm	8,5 mm	6 mm		65 mm
Kabeldikte Ø5 mm	10,0 mm	7 mm		80 mm
Kabeldikte Ø6 mm	12,5 mm	8 mm		94 mm

Opmerking: Beide Oog terminals zijn identiek.

Staalkabel 7x19	Max belasting	Gewicht (kg/m)	Kwaliteit	Opmerking
Kabeldikte Ø2 mm	233 kilo	0,015	316	7x7
Kabeldikte Ø3 mm	469 kilo	0,035	316	7x9
Kabeldikte Ø4 mm	834 kilo	0,061	316	7x9
Kabeldikte Ø5 mm	1300 kilo	0,096	316	7x9
Kabeldikte Ø6 mm	1880 kilo	0,138	316	7x9
