RVS oog terminal / open eind

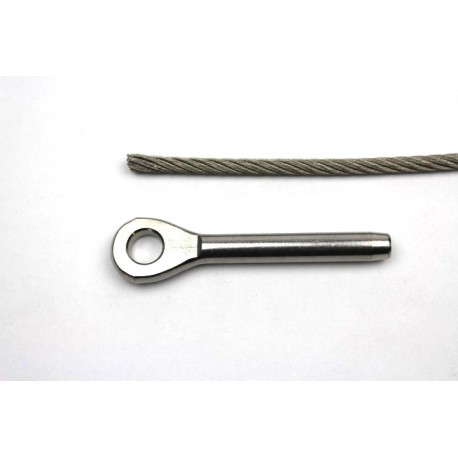

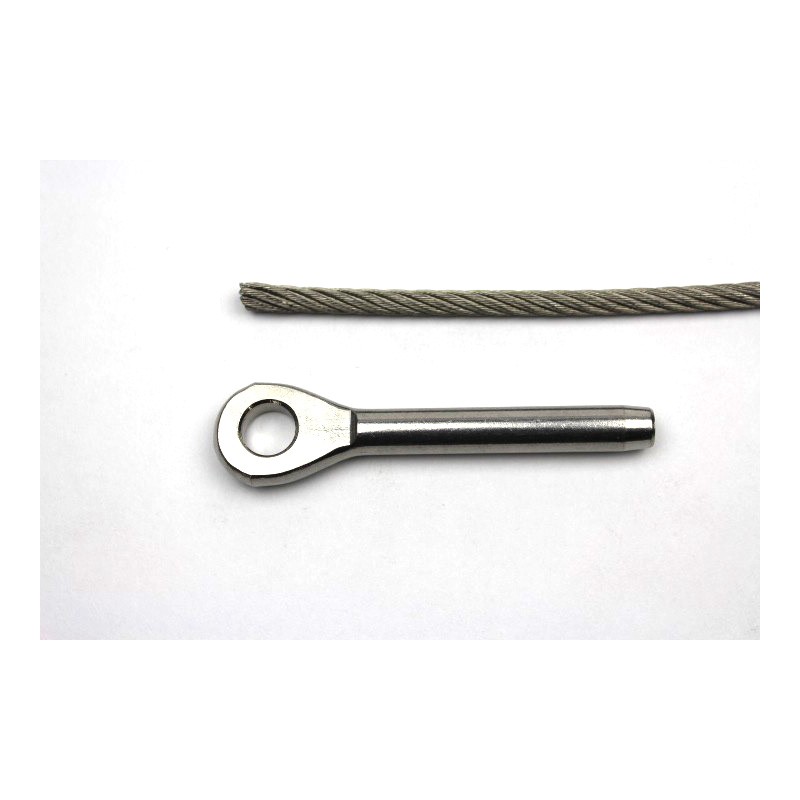

We hebben voor u een set samengesteld (zie foto).
Vul de gewenste lengte in Millimeters in, kies een draaddikte (Diameter) en vul vervolgens het aantal in.
Zie onderstaande voor meer informatie.
Meer info
Enkel en alleen voor architectonische, decoratieve en of tuin toepassing. Niet bestemd voor veiligheid toepassing.
Samenstelling.
We hebben voor u deze set samengesteld, bestaande uit een Oog terminal met een open eind. De Oog terminal is vervaardigd uit RVS 316. De staaldraad is gevlochten uit 7x19 draden en dus erg soepel, ook deze staaldraad is vervaardigd uit RVS 316. Maak een keuze uit de staalkabel (Diameter).
Lengte bepalen.

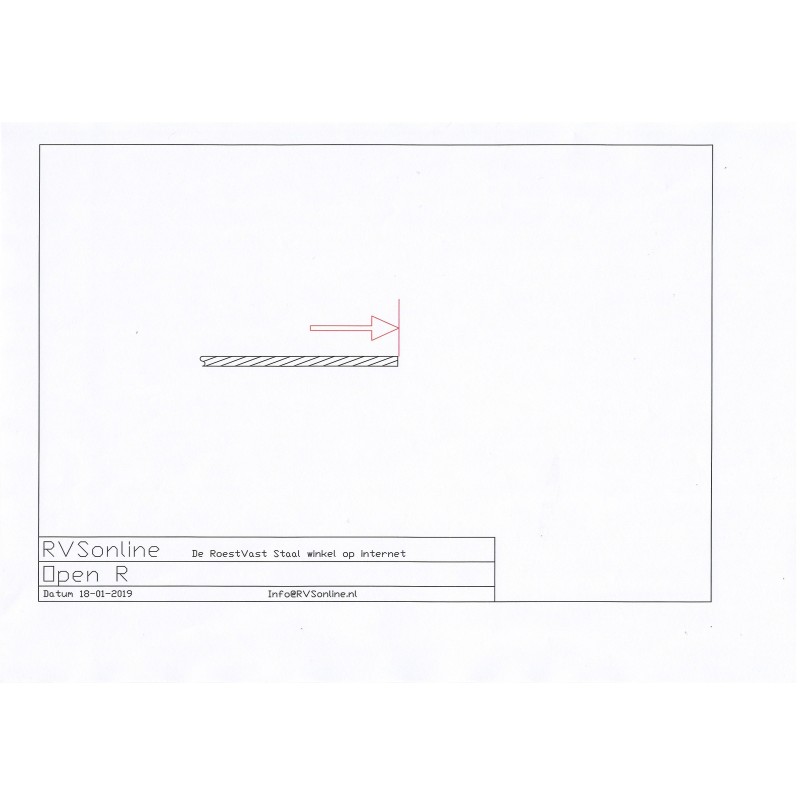

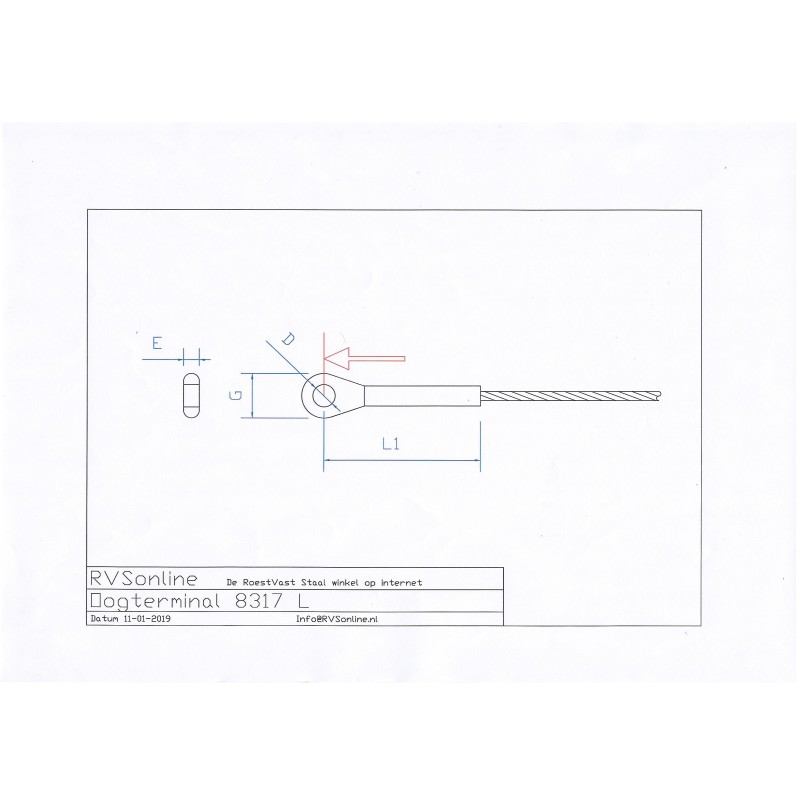

Bepaal voor uw zelf de gewenste lengte in Millimeters, ga hierbij uit van de rode pijl op de bovenstaande tekeningen. Deze tekeningen kunt u ook downloaden en uitprinten, onder aan deze pagina (Download). Wij gaan uw set samenstellen / persen tot een geheel in de door u opgegeven lengte en aantal.
- Minimaal op te geven lengte is 1000 mm (1 meter).
- Maximaal op te geven lengte is 14000 (14 meter).
- Andere lengtes in overleg.
- Tolerantie: +/- 5 mm.
Prijs opbouw.
De prijs (inclusief btw) is een optelsom van de Oog terminal en de door u ingevulde lengte van de staalkabel. Daarbij opgeteld het op lengte maken van de gehele samenstelling en het persen van de twee componenten aan de staalkabel tot een geheel. Natuurlijk doen we ook nog een nacontrole van de gehele samenstelling.
Zie hieronder in het overzicht de details van de componenten:
| Oog terminal 8317 | D | E | G | L1 |
| Kabeldikte Ø2 mm | 5,4 mm | 3 mm | 50 mm | |
| Kabeldikte Ø3 mm | 6,5 mm | 4 mm | 55 mm | |
| Kabeldikte Ø4 mm | 8,5 mm | 6 mm | 65 mm | |
| Kabeldikte Ø5 mm | 10,0 mm | 7 mm | 80 mm | |
| Kabeldikte Ø6 mm | 12,5 mm | 8 mm | 94 mm |
| Staalkabel 7x19 | Max belasting | Gewicht (kg/m) | Kwaliteit | Opmerking |
| Kabeldikte Ø2 mm | 233 kilo | 0,015 | 316 | 7x7 |
| Kabeldikte Ø3 mm | 469 kilo | 0,035 | 316 | 7x9 |
| Kabeldikte Ø4 mm | 834 kilo | 0,061 | 316 | 7x9 |
| Kabeldikte Ø5 mm | 1300 kilo | 0,096 | 316 | 7x9 |
| Kabeldikte Ø6 mm | 1880 kilo | 0,138 | 316 | 7x9 |
Enkel en alleen voor architectonische, decoratieve en of tuin toepassing. Niet bestemd voor veiligheid toepassing.
