RVS gaffel - M8316 / RVS draad terminal

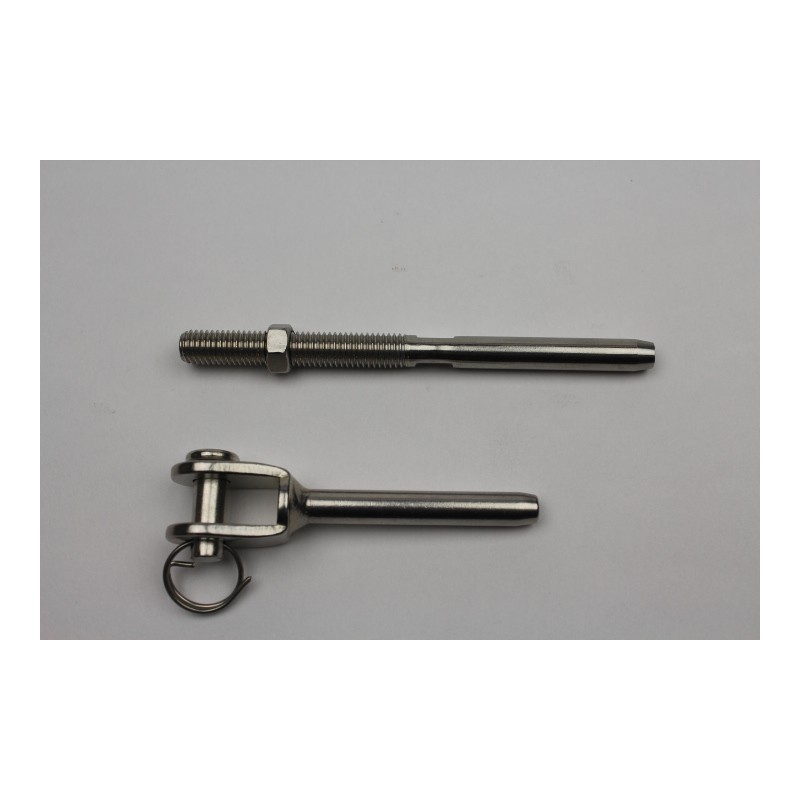

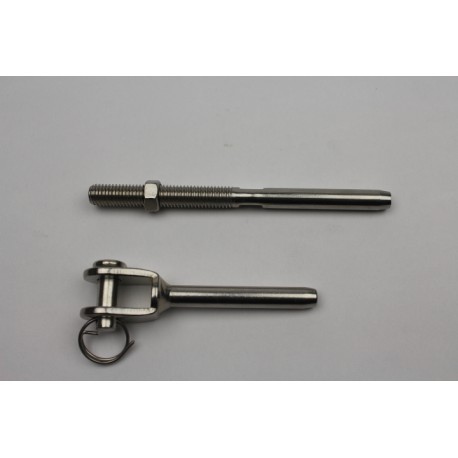

We hebben voor u een set samengesteld (zie foto).

Vul de gewenste lengte in Millimeters in, kies een draaddikte (Diameter) en vul vervolgens het aantal in.

Zie onderstaande voor meer informatie.

€ 30,04

€ 24,83 excl. btw

mm
€ 30,04

Meer info

Enkel en alleen voor architectonische, decoratieve en of tuin toepassing. Niet bestemd voor veiligheid toepassing.

Samenstelling.

We hebben voor u deze set samengesteld, bestaande uit een Gaffel met een Draad terminal. Zowel de Gaffel als de Draad terminal zijn vervaardigd uit RVS 316. De staaldraad is gevlochten uit 7x19 draden en dus erg soepel, ook deze staaldraad is vervaardigd uit RVS 316. Maak een keuze uit de staalkabel (Diameter).

Lengte bepalen.

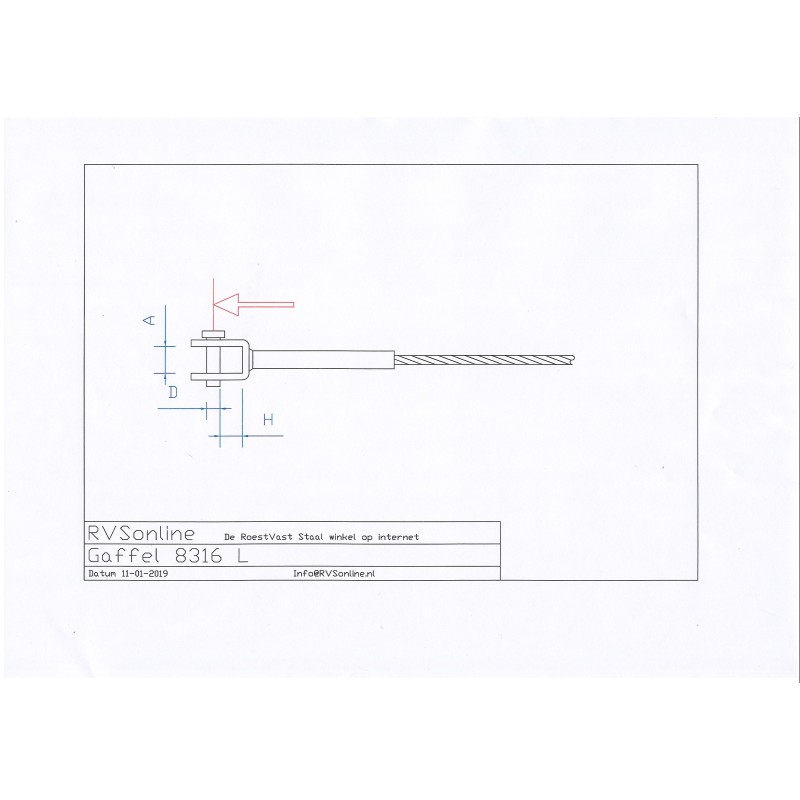

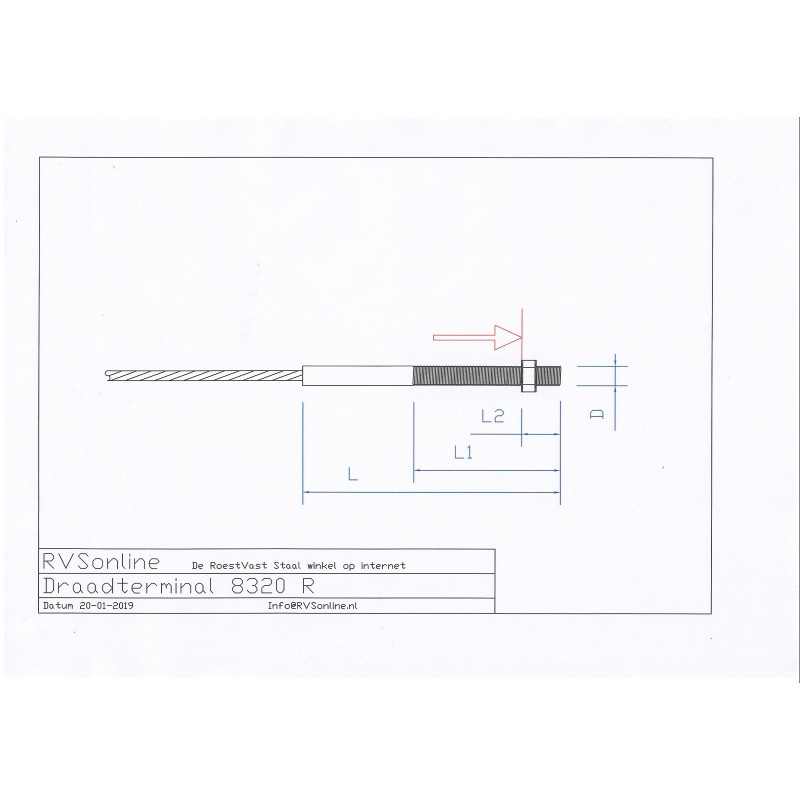

Bepaal voor uw zelf de gewenste lengte in Millimeters, ga hierbij uit van de rode pijl op de bovenstaande tekeningen. Deze tekeningen kunt u ook downloaden en uitprinten, onder aan deze pagina (Download). Wij gaan uw set samenstellen / persen tot een geheel in de door u opgegeven lengte en aantal.

  • Minimaal op te geven lengte is 1000 mm (1 meter).
  • Maximaal op te geven lengte is 14000 (14 meter).
  • Andere lengtes in overleg.
  • Tolerantie: +/- 5 mm.

Prijs opbouw.

De prijs (inclusief btw) is een optelsom van de Gaffel, Draad terminal en de door u ingevulde lengte van de staalkabel. Daarbij opgeteld het op lengte maken van de gehele samenstelling en het persen van de twee componenten aan de staalkabel tot een geheel. Natuurlijk doen we ook nog een nacontrole van de gehele samenstelling.

Zie hieronder in het overzicht de details van de componenten:

Gaffel 8316 A D H
Kabeldikte Ø2 mm 6,0 mm Ø 5 mm 8 mm
Kabeldikte Ø3 mm 7,5 mm Ø 6 mm 10 mm
Kabeldikte Ø4 mm 11,0 mm Ø 8 mm 11 mm
Kabeldikte Ø5 mm 12,0 mm Ø 9 mm 14 mm
Kabeldikte Ø6 mm 14,0 mm Ø 12 mm 20 mm

Draad terminal 8320  D L L1 L2 SL
Kabeldikte Ø2 mm M4 73 mm 38 mm 10 mm 28 mm
Kabeldikte Ø3 mm M6 100 mm 48 mm 10 mm 38 mm
Kabeldikte Ø4 mm M8 117 mm 57 mm 10 mm 47 mm
Kabeldikte Ø5 mm M10 130 mm 63 mm 10 mm 53 mm
Kabeldikte Ø6 mm M12 162 mm 80 mm 10 mm 70 mm

Opmerking: L1 min L2 = SL (spanlengte). Bij het bepalen van de lengte gaan wij uit van SL.

Staalkabel 7x19 Max belasting Gewicht (kg/m) Kwaliteit Opmerking
Kabeldikte Ø2 mm 233 kilo 0,015 316 7x7
Kabeldikte Ø3 mm 469 kilo 0,035 316 7x9
Kabeldikte Ø4 mm 834 kilo 0,061 316 7x9
Kabeldikte Ø5 mm 1300 kilo 0,096 316 7x9
Kabeldikte Ø6 mm 1880 kilo 0,138 316 7x9

Enkel en alleen voor architectonische, decoratieve en of tuin toepassing.
