RVS draad terminal / RVS oog terminal

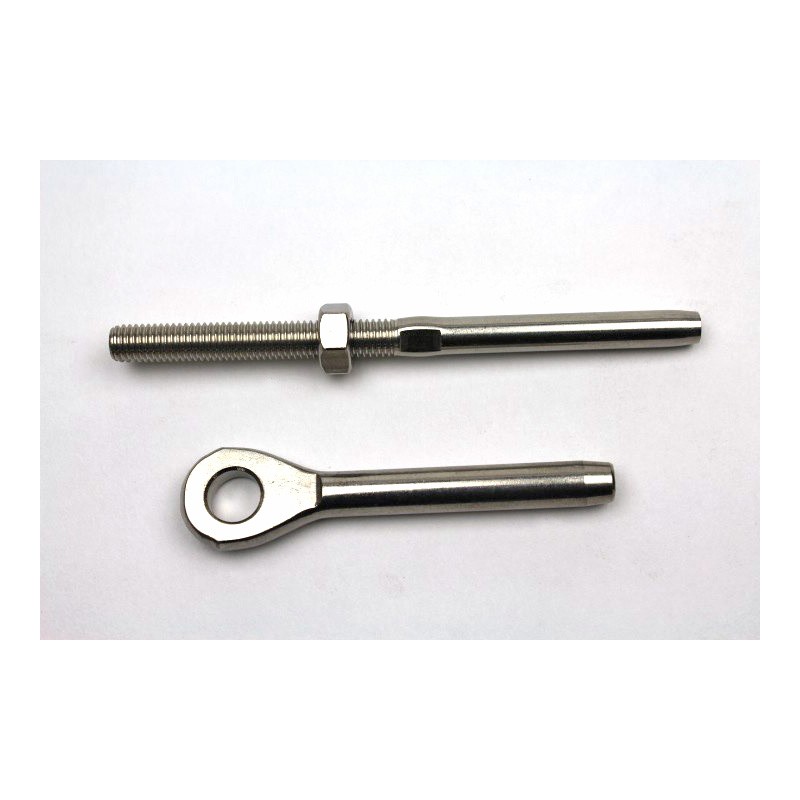

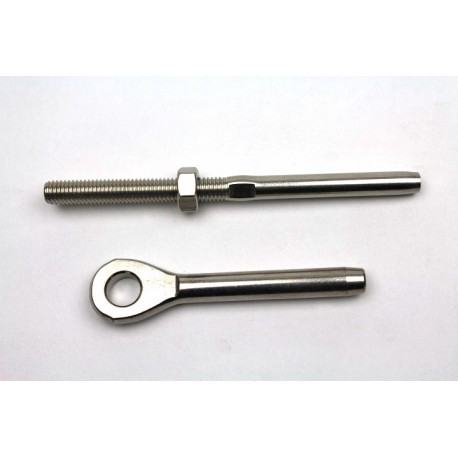

We hebben voor u een set samengesteld (zie foto).

Vul de gewenste lengte in Millimeters in, kies een draaddikte (Diameter) en vul vervolgens het aantal in.

Zie onderstaande voor meer informatie.

Meer details

Meer informatie

Enkel en alleen voor architectonische, decoratieve en of tuin toepassing. Niet bestemd voor veiligheid toepassing.

Samenstelling.

We hebben voor u deze set samengesteld, bestaande uit een Draad terminal met een Oog terminal. Zowel de Draad terminal als de Oog terminal zijn vervaardigd uit RVS 316. De staaldraad is gevlochten uit 7x19 draden en dus erg soepel, ook deze staaldraad is vervaardigd uit RVS 316. Maak een keuze uit de staalkabel (Diameter).

Lengte bepalen.

Bepaal voor uw zelf de gewenste lengte in Millimeters, ga hierbij uit van de rode pijl op de bovenstaande tekeningen. Deze tekeningen kunt u ook downloaden en uitprinten, onder aan deze pagina (Download). Wij gaan uw set samenstellen / persen tot een geheel in de door u opgegeven lengte en aantal.

Minimaal op te geven lengte is 1000 mm (1 meter).
Maximaal op te geven lengte is 14000 (14 meter).
Andere lengtes in overleg.
Tolerantie: +/- 5 mm.

Prijs opbouw.

De prijs (inclusief btw) is een optelsom van de Draad terminal, Oog terminal en de door u ingevulde lengte van de staalkabel. Daarbij opgeteld het op lengte maken van de gehele samenstelling en het persen van de twee componenten aan de staalkabel tot een geheel. Natuurlijk doen we ook nog een nacontrole van de gehele samenstelling.

Zie hieronder in het overzicht de details van de componenten:

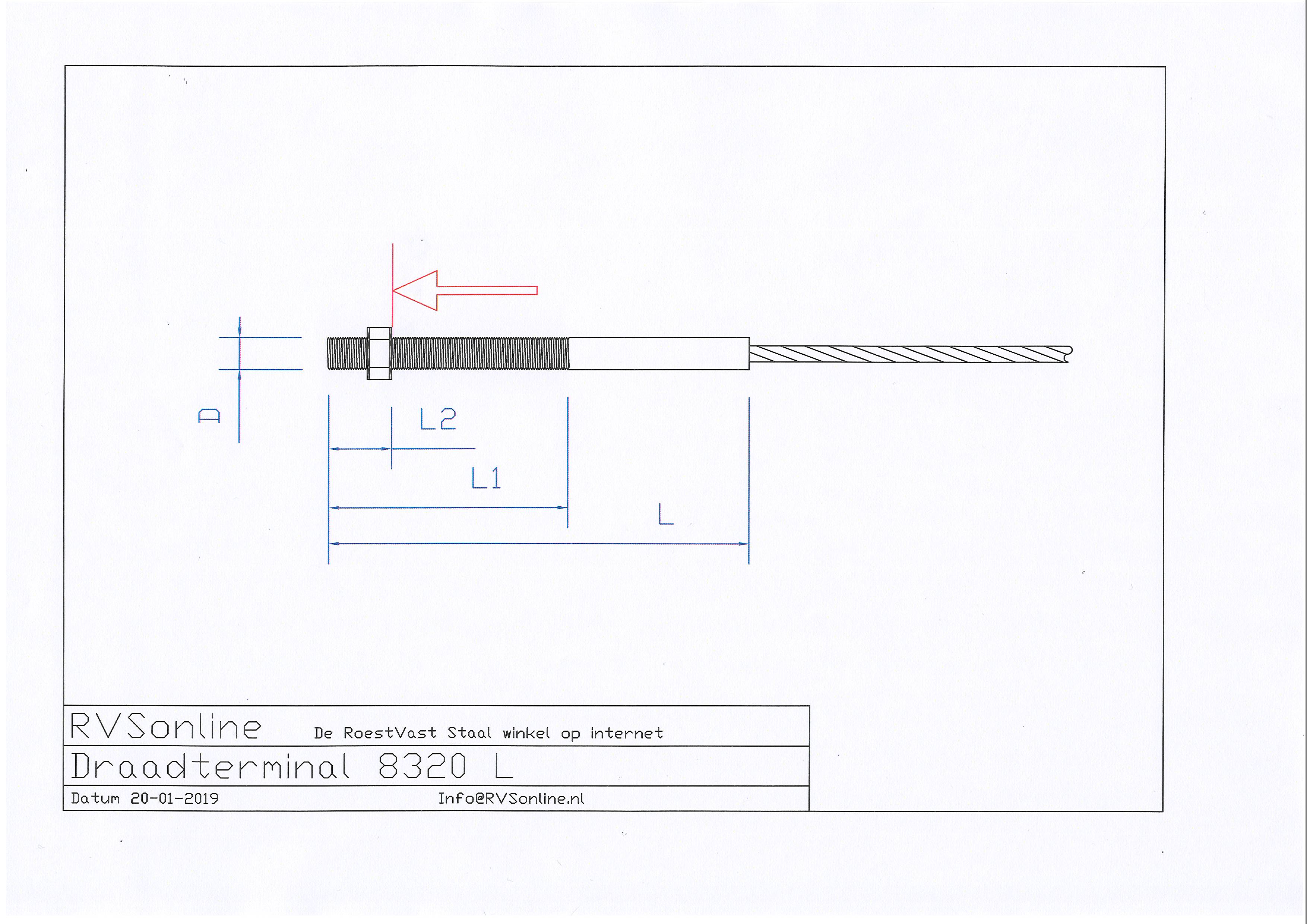

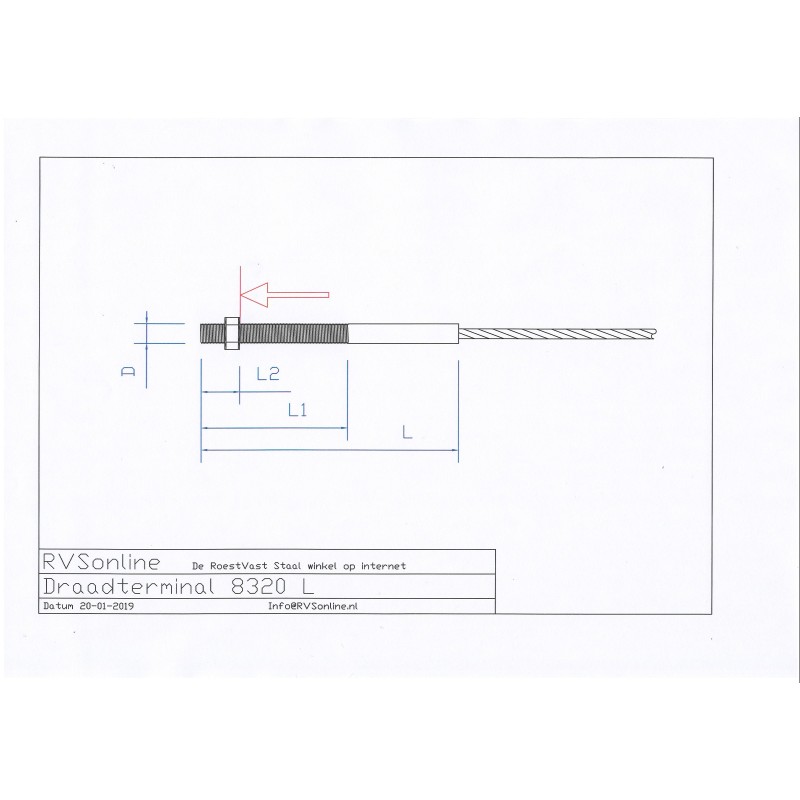

Draad terminal 8320	D	L	L1	L2	SL
Kabeldikte Ø2 mm	M4	73 mm	38 mm	10 mm	28 mm
Kabeldikte Ø3 mm	M6	100 mm	48 mm	10 mm	38 mm
Kabeldikte Ø4 mm	M8	117 mm	57 mm	10 mm	47 mm
Kabeldikte Ø5 mm	M10	130 mm	63 mm	10 mm	53 mm
Kabeldikte Ø6 mm	M12	162 mm	80 mm	10 mm	70 mm

Opmerking: L1 min L2 = SL (spanlengte). Bij het bepalen van de lengte gaan wij uit van SL.

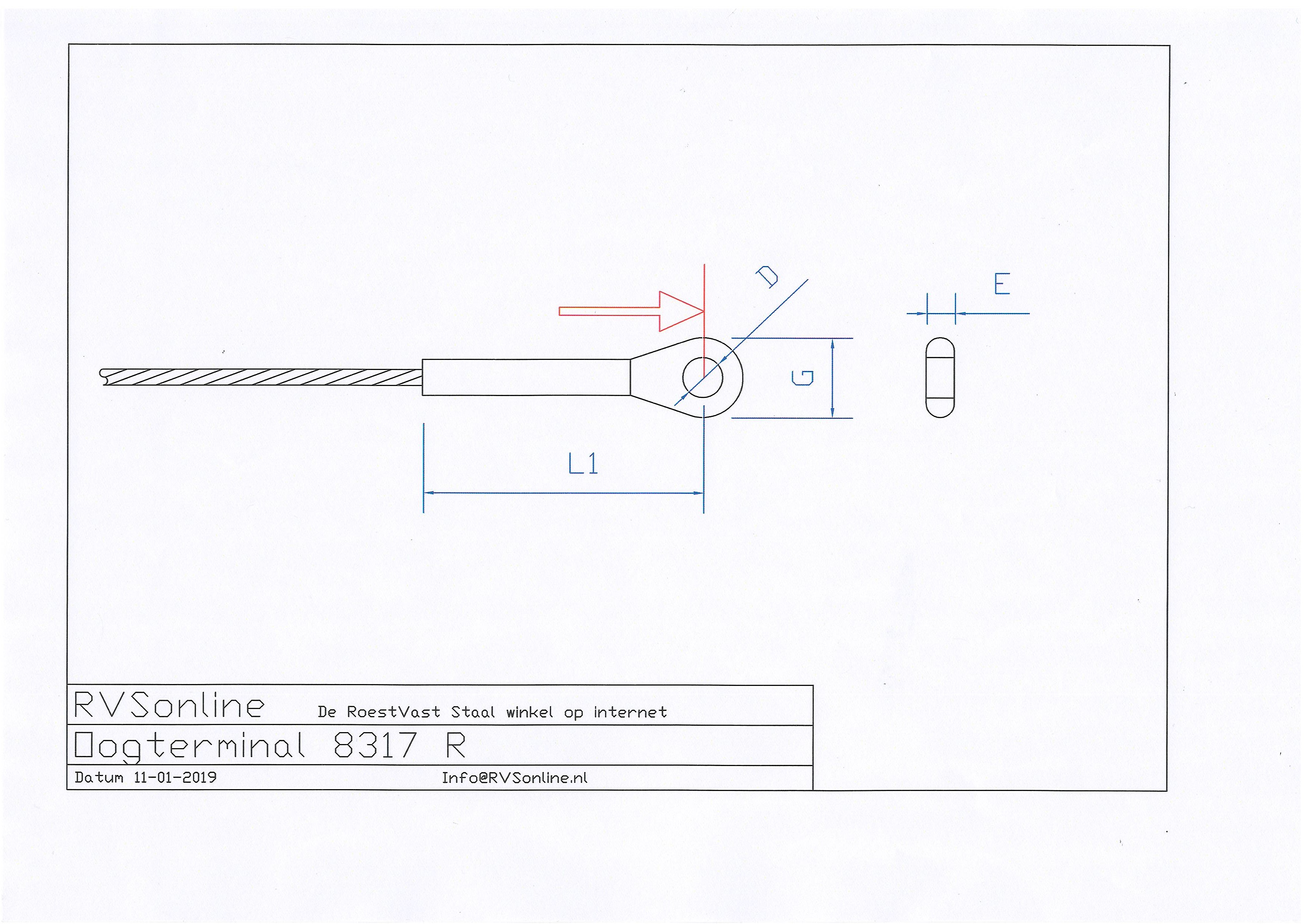

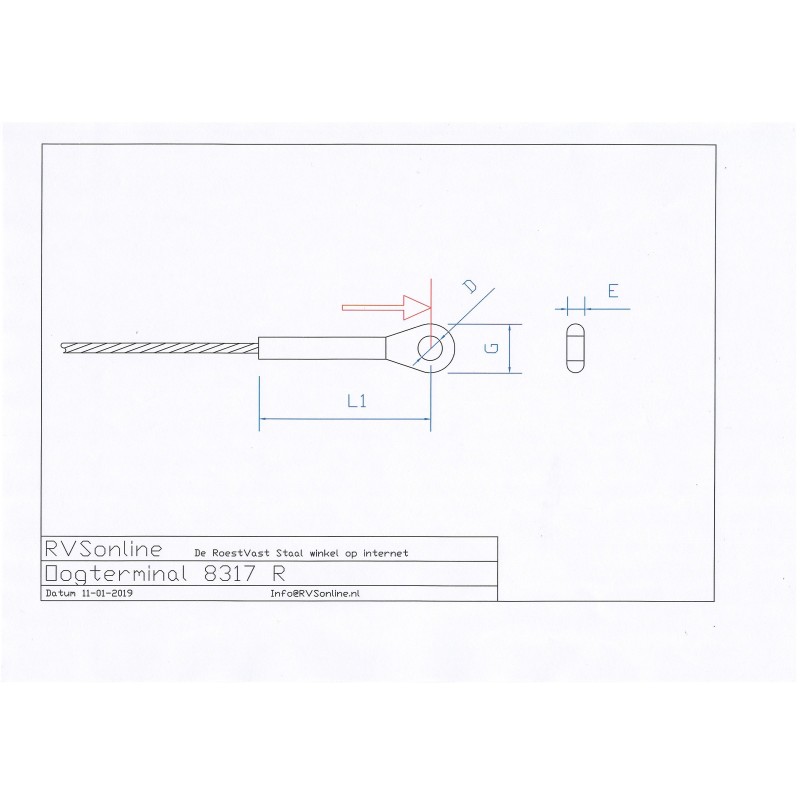

Oog terminal 8317	D	E	G	L1
Kabeldikte Ø2 mm	5,4 mm	3 mm		50 mm
Kabeldikte Ø3 mm	6,5 mm	4 mm		55 mm
Kabeldikte Ø4 mm	8,5 mm	6 mm		65 mm
Kabeldikte Ø5 mm	10,0 mm	7 mm		80 mm
Kabeldikte Ø6 mm	12,5 mm	8 mm		94 mm

Staalkabel 7x19	Max belasting	Gewicht (kg/m)	Kwaliteit	Opmerking
Kabeldikte Ø2 mm	233 kilo	0,015	316	7x7
Kabeldikte Ø3 mm	469 kilo	0,035	316	7x9
Kabeldikte Ø4 mm	834 kilo	0,061	316	7x9
Kabeldikte Ø5 mm	1300 kilo	0,096	316	7x9
Kabeldikte Ø6 mm	1880 kilo	0,138	316	7x9
